Stromečkový diagram

Stromečkový diagram se používá ke sledování a určování délky výrobního cyklu složitých výrobků, lhůt zadávání součástí do výroby a předstihů. Jde o grafický prostředek vyjadřující věcnou a časovou návaznost činností. Doba trvání činností je vyjádřena úsečkami patřičné délky. Úsečky jsou provázány podle věcné posloupnosti výroby a montáže, jak je patrné z obrázku Obr.1. Stromečkový diagram se začíná konstruovat od poslední činnosti (tj. od finální montáže) směrem k sestavám, podsestavám a dílcům, neboli zprava doleva. U každé úsečky vyjadřující dobu trvání operace lze vyznačit hranice jednotlivých dílčích operací.

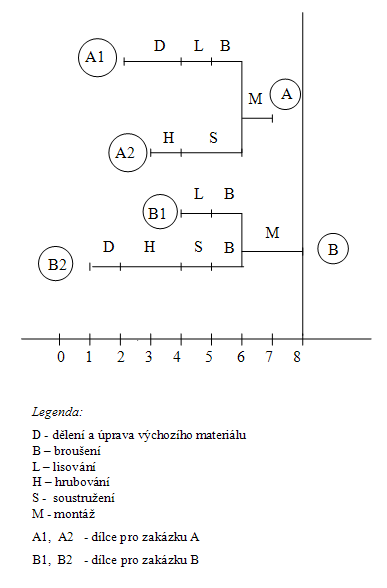

Obr.1 Stromečkový diagram
