Ganttův diagram

Ganttovy diagramy vyjadřují graficky plánovaný nebo skutečný průběh procesů v čase. Na ose vodorovné zachycují čas, na ose svislé vyznačujeme jednotlivá pracoviště (resp. operace). Používají se jako grafický prostředek plánování průběhu i kontroly pro nejrůznější druhy činností. Jsou jednoduché, přehledné, univerzální a široce využívané při řízení a organizování výrobního procesu. Na obrázcích Obr.1,2,3 jsou uvedeny Ganttovy diagramy, které vyjadřují průběžnou dobu výroby pro tři způsoby předávání dávek. Některé způsoby se liší i způsobem seřizování. Dávka má vždy stejnou velikost (4 kusy). Ganttovy diagramy jsou doplněny vztahy pro výpočet průběžné doby výroby.

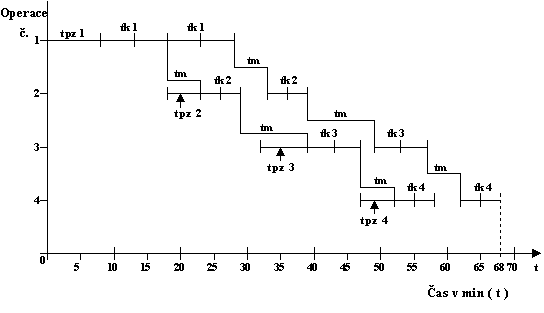

Obr.1 Ganttův diagram pro postupné předávání dávek a seřizování nepřekrytým způsobem

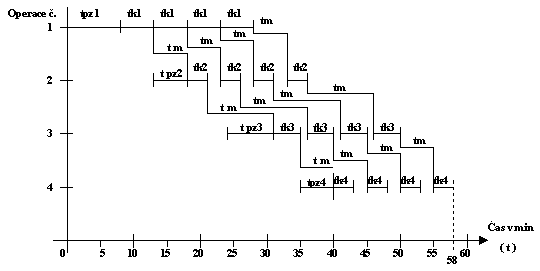

Obr.2 Ganttův diagram pro souběžné jednotlivé předávání a seřizování překrytým způsobem

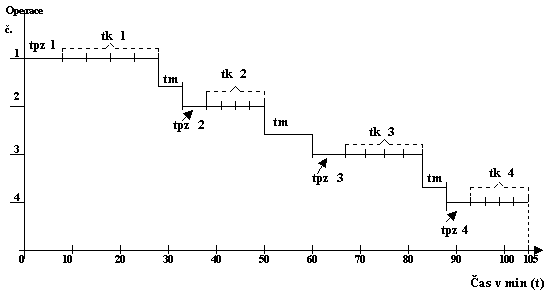

Obr.3 Ganttův diagram pro souběžné předávání v dopravních dávkách o 2 kusech a seřizování překrytým ...
